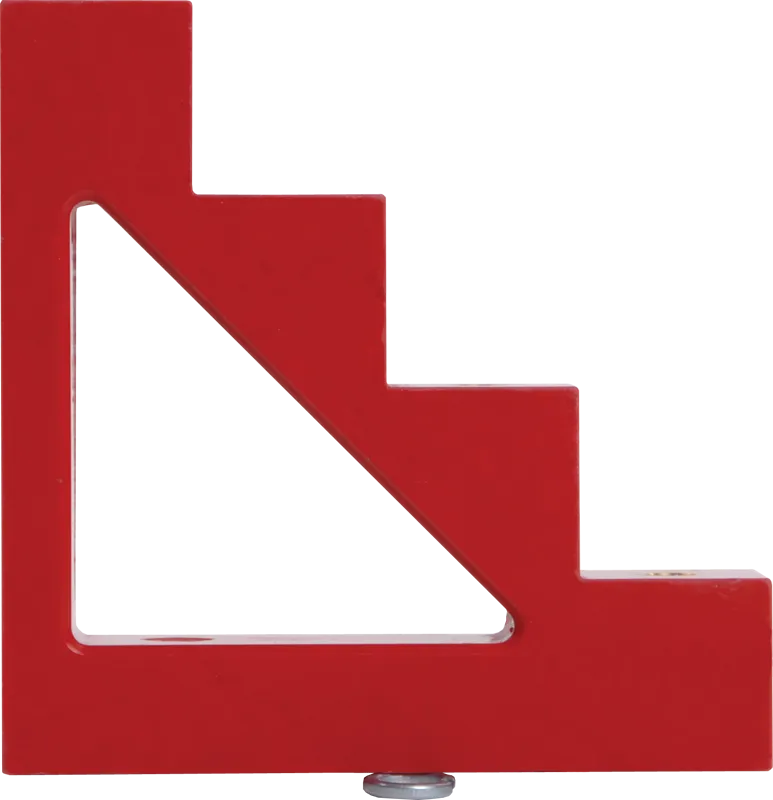

Изолятор ступенчатый ИС4-40 (М8) силовой ИЭК

Технические характеристики
Вес, г:
630
Вид или марка материала:
Полиамид усиленный стекловолокном
Выдерж напряж грозового импульса, кВ:
12.0
Высота, мм:
150.0
Глубина, мм:
30.0
Диам отв под крепежные болты в шинах, мм:
9.0
Длина резьбы, мм:
15
Количество полюсов:
4
Кратковрем выдерж напряж промышл частоты, кВ:
2.5
Макс. номин. ток, А:
600
Материал:
Полимерный материал
Метрический размер резьбы - М:
8
Момент затяжки болтов крепленния шин, нм:
10.0
Напряж пробоя изоляции промышл частоты, кВ:
10.0
Номин раб напряжение, В:
660
Пакет шин 5(3), 10(2):
Нет
Предел прочности на изгиб, Мпа:
125
Разрушающий крутящий момент, нм:
50
Расстояние между шинами, мм:
41
Тип конструкции:
IEK_V0000464
Ширина, мм:
164.0
Ступенчатые изоляторы IEK предназначены для жесткого крепления и изоляции токопроводящих шин внутри электрических щитов, шинных мостов и другого оборудования.
Изоляторы могут быть использованы в электрооборудовании постоянного и переменного тока частотой 50 Гц и напряжением до 1000 В, и гарантируют отсутствие пробоев между шинами.
Корпус изоляторов изготовлен из особого, стойкого к механическому воздействию, негорючего полимера, обладающего высокими показателями электрического сопротивления.
Цвет Красный
Вес 630 г
Ширина 164.0 мм
Вид или марка материала Полиамид усиленный стекловолокном
Выдерж напряж грозового импульса 12.0 кВ
Высота 150.0 мм
Глубина 30.0 мм
Диам отв под крепежные болты в шинах 9.0 мм
Длина резьбы 15 мм
Количество полюсов 4
Кратковрем выдерж напряж промышл частоты 2.5 кВ
Макс номин напряжение 660 А
Макс номин ток 600 А
Материал Полимерный материал
Метрический размер резьбы - М 8
Момент затяжки болтов крепленния шин 10.0 нм
Напряж пробоя изоляции промышл частоты 10.0 кВ
Номин раб напряжение 660 В
Предел прочности на изгиб 125 Мпа
Разрушающий крутящий момент 50 нм
Расстояние между шинами 41 мм
Температура эксплуатации -60...+80 °C
Тип конструкции Изолятор ступенчатый
Эксплуатационные параметры
Срок службы, Лет 30
Гарантийный срок, Лет 3

Сертификаты соответствия, руководства, каталоги

Сертификаты/отк.письма: не подлежит сертификации Страницы каталога и приложения:

  • 784.68 р.за 1 шт

Код 00000036667
Модель: YIS11-4-40
Наличие В наличии
