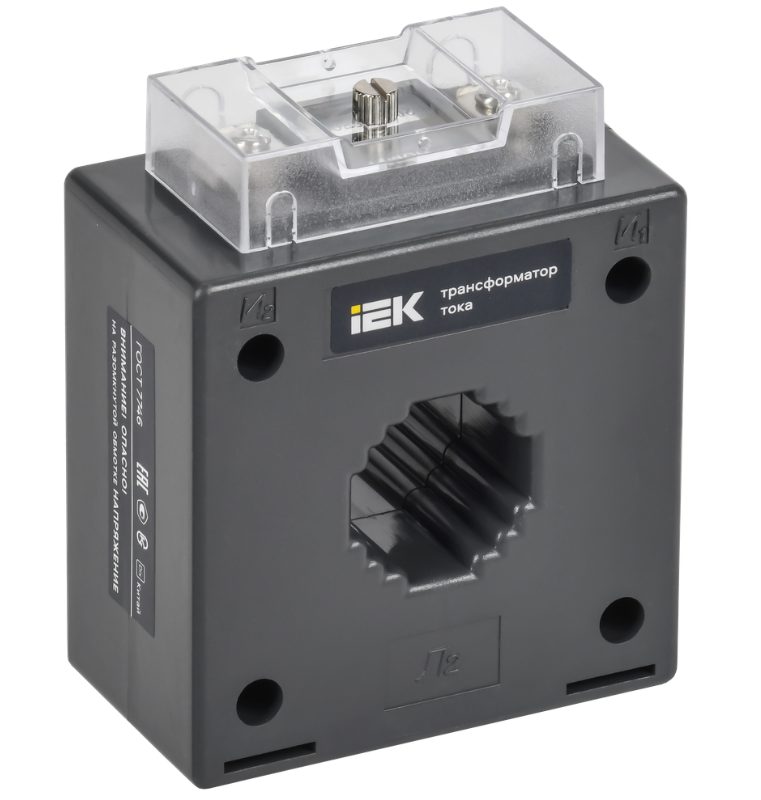

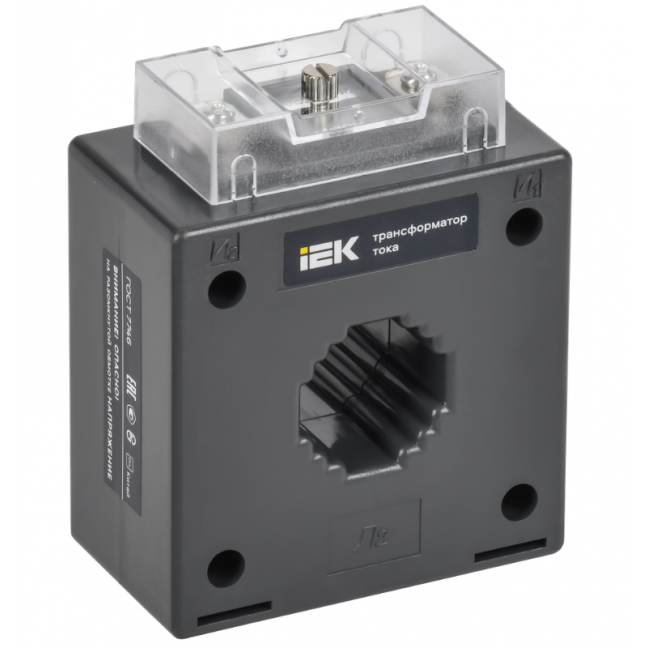

Трансформатор тока ТТИ-30 250/5 5ВА класс 0,5 МПИ08 ИЭК

Трансформаторы тока ТТИ предназначены для применения в схемах учета электроэнергии при расчетах с потребителями, в схемах коммерческого учета электроэнергии, для передачи сигнала измерительной информации измерительным приборам или устройствам защиты и управления. Соответствуют требованиям ГОСТ 7746. На основании положительных результатов испытаний на трансформаторы тока ТТИ выдано свидетельство об утверждении типа средств измерений. Трансформаторы тока ТТИ внесены в государственный реестр средств измерений под номером 81837-21.
Медная луженая шина у трансформаторов ТТИ-А дает возможность подключать как медные, так и алюминиевые проводники.
Корпус всех трансформаторов ТТИ выполнен из самозатухающего пластика.
В комплект каждого трансформатора входит крышка, которой закрываются клеммы вторичной обмотки.
Также трансформаторы ТТИ-А комплектуются винтами и гайками для крепления проводников. Трансформаторы ТТИ-30/ТТИ-125 комплектуются скобой для крепления шины в окне трансформатора.
Все трансформаторы ТТИ проходят первичную поверку.
Межповерочный интервал 8 лет.
Факт прохождения поверки фиксируется простановкой оттиска поверительного клейма на корпусе ТТИ и в паспорте изделия.
Трансформатор тока ТТИ-30 250/5А 5ВА класс 0,5 МПИ08 IEK
Технические характеристики
Первичный номин ток, А 250
Вторичный номин ток, А 5
Макс диаметр кабеля, мм 24
Вторичное подключение Винтовое соединение
С медной шиной Нет
Ширина проёма, мм 31,5; 21,5; 11,5
Высота проема, мм 31,5; 21,5; 11,5
Номин напряжение, В 660
Модель или исполнение Преобразователь тока с первичной обмоткой
С защитой от прикосновения Да
Номин коэф безоп втор обмотки, Кбном 5
Наибольшее раб напряжение, кВ 0,72
Рабочее положение Любое
Диаметр проёма, мм 24
Номин частота, Гц 50
Температура эксплуатации, °C -45...50
Калиброванный Да
Фактор ограничения перенапряжения FS 5
Степень защиты - IP IP20
Климатическое исполнение УХЛ3
Установка на защёлках Нет
Номин вторичная полная мощность, ВА 5
Класс точности 0,5
Количество первичных входов 1
